Heimcomputer Z9001, KC85/1, KC87
Kombimodul, Einsatz von FLASH-Speichern:
Allgemeines
FLASH-Speicher sind in der Regel billiger. Nach Umstecken der Steckbrücken X10 und X11 auf
F
statt
E
kann man sie verwenden. In die Sockel passen aber nur maximal 29F040 mit 512KB Speicherkapazität und man kann von der Firmware nur die Hälfte nutzen.
29F080 haben zwar 1MB Speicherkapazität, es gibt sie aber nicht im DIP-Gehäuse. Abhilfe schafft eine kleine Adapterplatine, mit der man Speicher im SOP32-Gehäuse adaptiert.
Die Revision D dieses Moduls ist für den Einsatz von FLASH-Speichern optimiert. Anwender von EPROMs oder 29F080 mit Adapter sollten die Revision C verwenden.
Man kann auch etwas Basteln um die Verdopplung der Kapazität auf 1MB zu erreichen, entweder durch
Huckepack-Auflöten zweier 29F040
mit einer Zusatzplatine, die mit zwei Schaltkreisen im SOP32-Gehäuse und PLCC32-Fassungen bestückt ist
Adapterplatine mit 29F080
In beiden Fällen wird die Modulhöhe durch den Aufbau überschritten.
Für 1 und 2 ist ein GAL22V10 notwendig. Die unterschiedlichen /CS-Signale für die beiden Speicherschaltkreise werden im GAL erzeugt. Für den ersten Speicherschaltkreis wird /CS über die Fassung (PIN 22) angelegt, für den zweiten Speicherschaltkreis wird /CS über eine separate Leitung an den Speicher-IS (ebenfalls PIN 22) geführt.
Für die Erweiterung werden zusätzlich zwei Eingänge (/FLASH und A19R) und ein Ausgang (/CSF) für den zweiten FLASH-Schaltkreis benötigt. Dazu wurde ein Negator aus dem ADRW-GAL in den LOGIK-GAL verlegt und die /OE-Signale für den Bustreiber werden außerhalb des GALs mit Dioden zusammengefaßt. Es ändern sich die GALs ADRW_K und LOGIK_K, erkenntlich am Zusatz
F
(FLASH).
An zusätzlichen Bauteilen werden benötigt:
- 3 Schottkydioden BAT46 o.ä.
- 3 Widerstände 4,7 kOhm
- 1 zweipolige Stiftleiste mit Steckbrücke
- 1 Adapterplatine
Der ATF22V10 von ATMEL funktioniert, wie auch Typen von NEC und ST nicht! Sie lassen sich programmieren, funktionieren aber nicht. Da hilft leider nur das Original von Lattice.
Die notwendigen Unterlagen
Schaltbild
50,751 Bytes
22. 04. 2021
Sammelstückliste
demnächst
0 Bytes
22. 04. 2021
EPROM-Inhalt V1902P
die aktuelle Version
1,048,576 Bytes
20.06.2024 - 17:13
OUT_K.EQN
GAL-Logik - OUT-Erzeugung
1,201 Bytes
30.03.2015
OUT_K.JED
GAL-Inhalt - OUT-Erzeugung
775 Bytes
29.03.2015
LOGIK_KF.EQN
GAL-Logik - Restlogik
954 Bytes
27.04.2021
LOGIK_KF.JED
GAL-Inhalt - Restlogik
931 Bytes
16.04.2021
ADRW_KF.EQN
GAL-Logik - Adreßwandler (GAL20V8)
2,804 Bytes
27.04.2021
ADRW_KF.JED
GAL-Inhalt - Adreßwandler (GAL20V8)
2,347 Bytes
16.04.2021
D345_S.EQN
GAL-Logik - 7-Segmentdekoder
2,665 Bytes
26.02.2014
D345_S.JED
GAL-Inhalt - 7-Segmentdekoder
3,611 Bytes
26.02.2014
Modulbeschriftung
14,302 Bytes
14.03.2019
RAM-Floppy-Treiber
402KB von Volker Pohlers
2,560 Bytes
25.04.2017
Bilder
demnächst

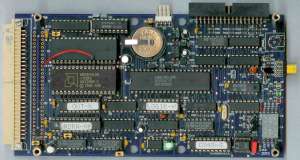

Modul bestückt
Platine B-Seite
Platine L-Seite
Letzte Bearbeitung: 27.04.2021
