Heimcomputer Z9001, KC85/1, KC87
Sprach-Modul:


Dokumentation
Bedienungsanleitung 65,414 Bytes 18. 12. 2007 Bedienungsanleitung
Schaltung, Lageplan, Leiterbild
Schaltplan 76,993 Bytes 04. 11. 2003
Lageplan 84,205 Bytes 04. 11. 2003
Leiterbilder 52,148 Bytes 04. 11. 2003

Bilder
Modul Modul bestückt Leiterplatte B-Seite Revision A Leiterplatte L-Seite Revision A Leiterplatte B-Seite Revision B Leiterplatte L-Seite Revision B Leiterplatte B-Seite Revision C Leiterplatte L-Seite Revision C

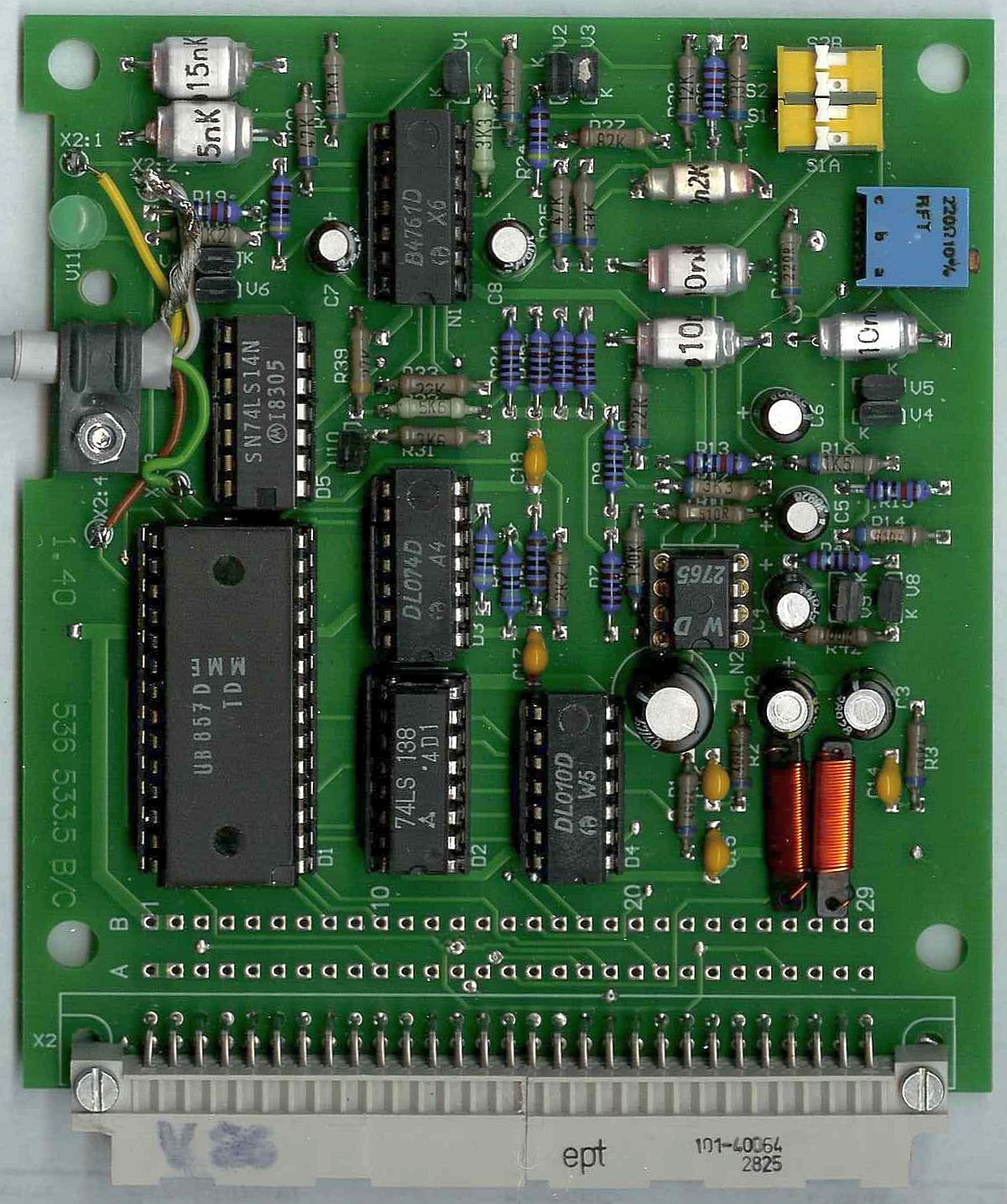

Modul, komplett

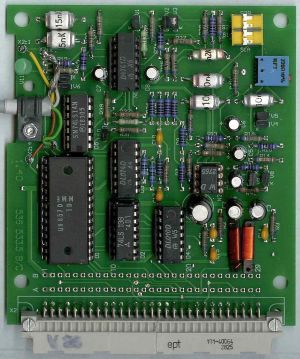

Modul, bestückt

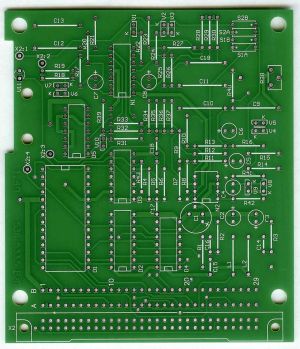

LP B-Seite
Revision A

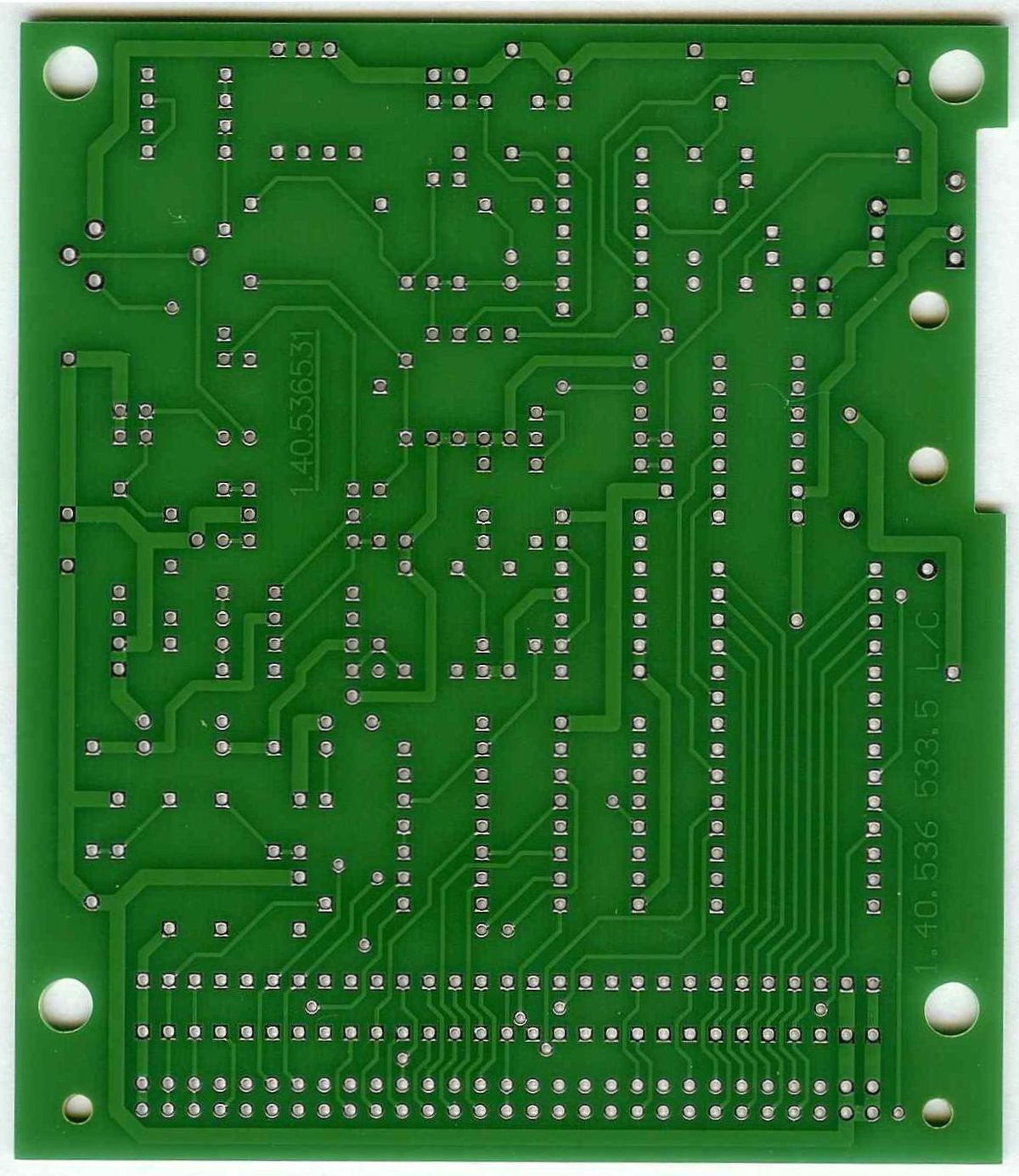

LP L-Seite
Revision A

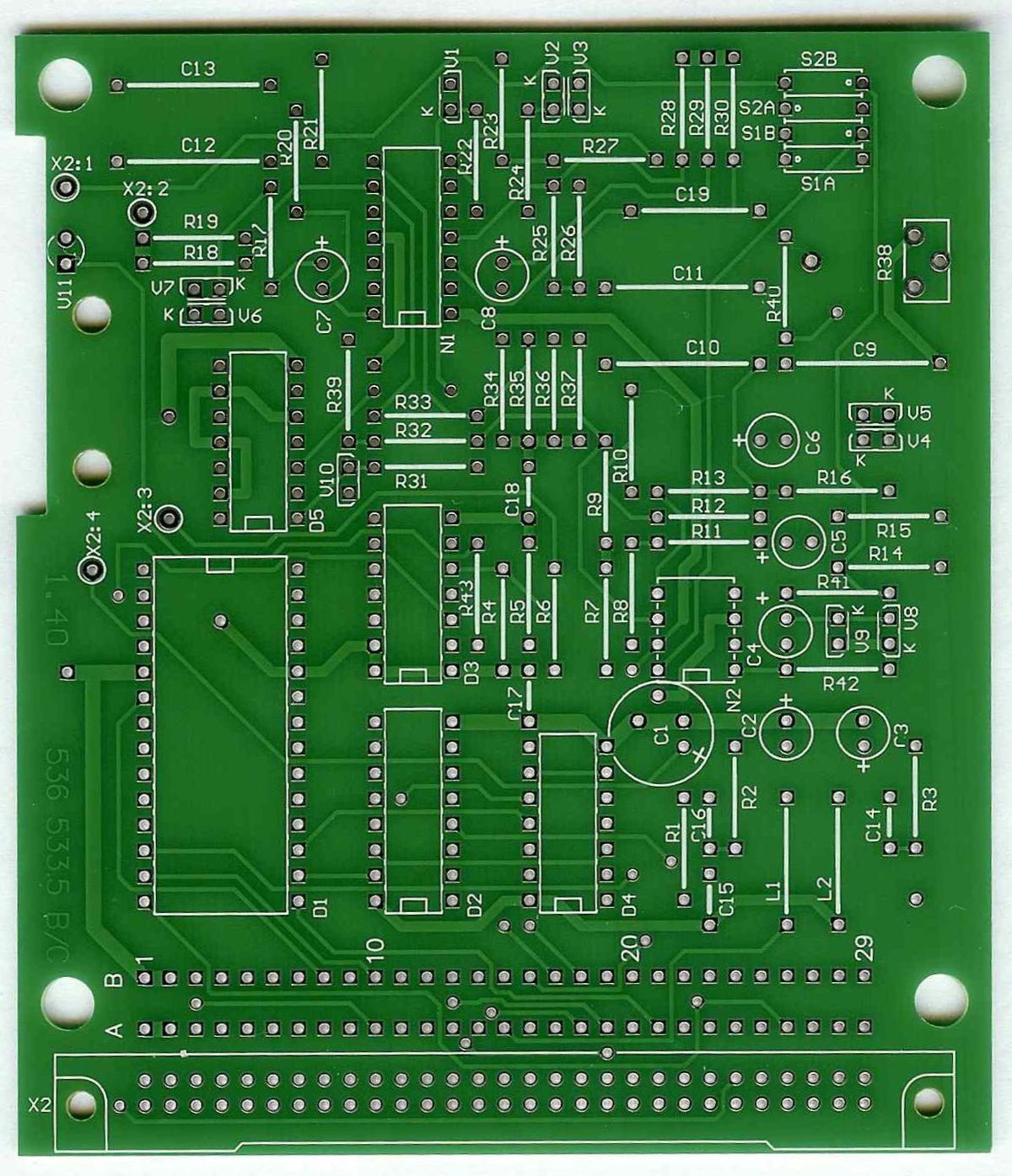

LP B-Seite
Revision B
LP L-Seite
Revision B
LP B-Seite
Revision C
LP L-Seite
Revision C

Mit einem Spracheingabe-Modul 1.40.690032.4 werden die über eine Sprechgarnitur eingegebenen akustischen Signale digitalisiert und im Computer weiterverarbeitet/ausgewertet. Anhand von Sprachmustern können Worte erkannt und damit Aktionen ausgelöst werden. Die notwendigen Programme sind nicht im EPROM, und müssen in den RAM geladen werden.
Die verwendeten Portadressen (belegter Adreßbereich: E0H-EFH) bewirken:

Ansteuerung der CTC E0H bis E3H
LED ein E4H
LED aus E8H
