Heimcomputer Z9001, KC85/1, KC87
Z9001-Modul:


Einsatzgebiet:
Dieser Modul paßt bei geschlossener Abdeckung in den Modulschacht. Er ist damit ideal für die Vorführung eines Z9001/KC87 geeignet.
Da die Modulabdeckung bei Einsatz normaler Module abgenommen werden muß und deswegen häufig verloren geht, kann der Rechner mit geschlossenem Schacht, also mit Modulabdeckung, betrieben werden.


Eigenschaften:
Der Z9001-Modul hat viele Eigenschaften des Kombimoduls. Weggelassen wurden die Bankanzeige und der FDC-Kontroller. Letzterer steht bei Bedarf aber als weiterer Modul zur Verfügung. Dazu muß dann leider die Modulschachtabdeckung abgenommen werden...
Der Modul enthält also eine 1 MByte große ROM-Bank, eine Rechneruhr, 64 KByte RAM und eine 402 KByte große RAM-Disk. Die Uhr und der RAM sind mit einer Lithiumzelle gestützt, so daß die Uhrzeit und die gespeicherten Daten nach dem Ausschalten des Rechners nicht verloren­gehen.
Damit alles auf die Platine paßt, wurde der SRAM-Schaltkreis auf die Rückseite verlegt. Bei Aufbau eines "Gehäuses" aus Hobbyplast- oder Acryl-Platten mit Senkschrauben wird die Modulhöhe nur um einen Millimeter überschritten.
Die Firmware entspricht bis auf die Startmeldung der Firmware des Kombimoduls, man kann auch diese verwenden (siehe Kombimodul).

Schaltung, Lageplan, Leiterbild
Schaltplan   36,357 Bytes 27. 03. 2019
Lageplan 196,549 Bytes 20. 03. 2019
Leiterbild 252,035 Bytes 20. 03. 2019
Sammelstückliste 0 Bytes 08. 07. 2019
Programmliste 11,528 Bytes 13. 04. 2020
Modulbeschriftung 10,516 Bytes 02. 04. 2019

Firmware
EPROM-Inhalt V1902PM neue Startmeldung (sonst wie Kombimodul) 1,048,576 Bytes  14.05.2020, 21:50
OUT_K.EQN GAL-Logik - OUT-Erzeugung (wie Kombimodul) 1,201 Bytes 30.03.2015
OUT_K.JED GAL-Inhalt - OUT-Erzeugung (wie Kombimodul) 775 Bytes 29.03.2015
ADRW_K.EQN GAL-Logik - Adreßwandler (GAL20V8) (wie Kombimodul) 1,928 Bytes 11.09.2015
ADRW_K.JED GAL-Inhalt - Adreßwandler (GAL20V8) (wie Kombimodul) 1,588 Bytes 10.09.2015
ADRW_K22.EQN GAL-Logik - Adreßwandler (GAL22V10) (wie Kombimodul) 1,931 Bytes 11.04.2019
ADRW_K22.JED GAL-Inhalt - Adreßwandler (GAL22V10) (wie Kombimodul) 2,028 Bytes 11.04.2019

Bilder

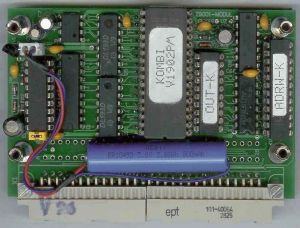

Startmeldung Modul B-Seite Modul L-Seite Modul komplett Modul im Schacht
Modul im Z9001 mit Start-
meldung

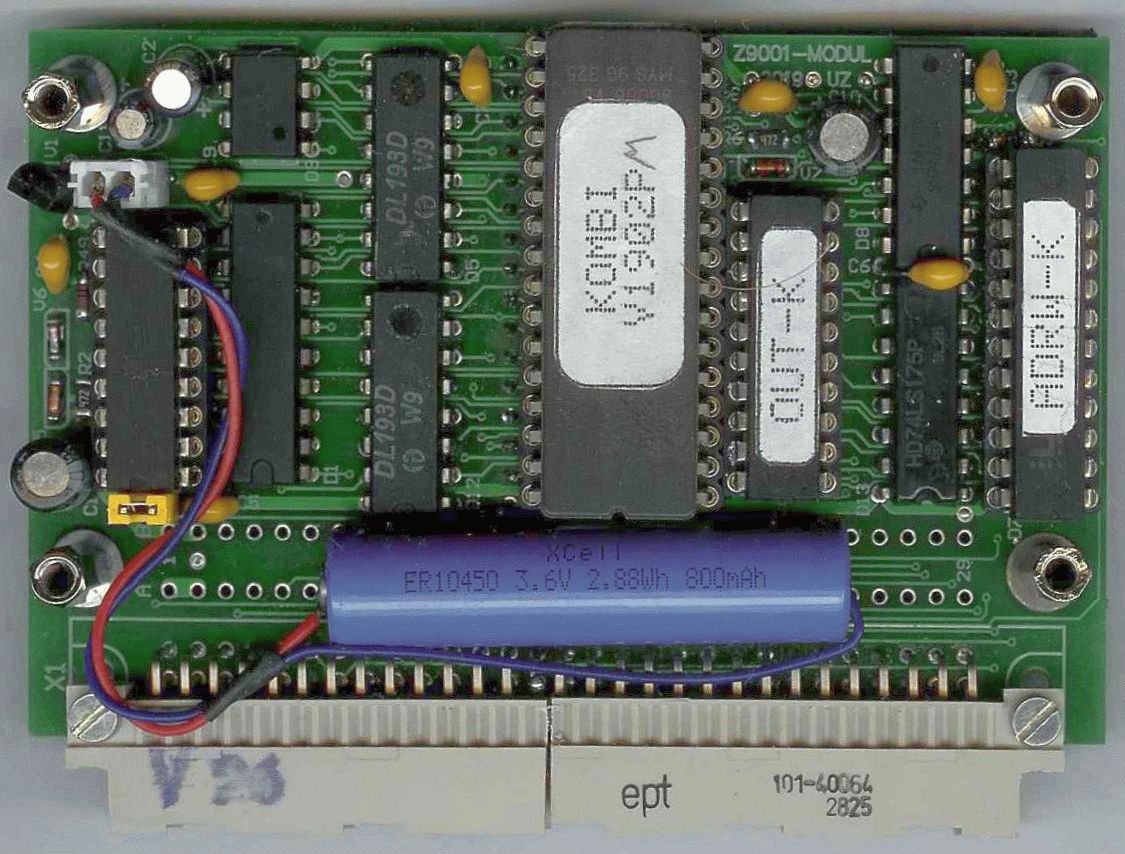

   Modul B-Seite Modul L-Seite    Modul komplett Modul im Schacht


Aufbauhinweise:
Der Modul wahr ursprünglichst für den Eigengebrauch vorgesehen. Es gibt bisher einen Nachnutzer.
In dieser Nullserie von 10 Stück sind drei Fehler enthalten:
  1. Es fehlt die Verbindung der Stromversorgung (5PS) am Pin 32 des SRAM-Schaltkreises D2. Diese muß von Hand nach D10/18 gezogen werden.

  2. Der Widerstand R4 wurde vergessen. Er ist am besten als SMD-Widerstand auf der L-Seite von D9/5 zum danebenliegenden Masseanschluß des Elkos C2 zu legen (siehe Bild "Modul L-Seite").

  3. Die Leitungen 60H und 75H am Ausgang des OUT-K-GALs sind vertauscht. Diese Signale müssen ebenda getrennt und gekreuzt werden oder man verwendet einen GAL-Inhalt, der diesen Umstand berücksichtgt ( OUT-M0 für die Nullserie).
Alle Fehler werden in einer eventuellen Serie beseitigt sein.

Letzte Bearbeitung: 14.05.2020
