Hinweise und Tips: Spielhebel-Anschluß

Anschluß von Spielhebeln

Die Anschlüsse der Spielhebel unterscheiden sich am Z9001 bzw. KC85/1 gegenüber denen des KC87:


Z9001.10 mit zwei Spielhebeln an X4 umd X3. Der Z9001 in der Schwarz-Weiß-Version hat für je- den Spielhebel eine separate 5polige DIN-Buchse an X4 (1) und X3 (2).	KC87.11 mit zwei Spielhebeln an X4 (1).   An X3 (2) befinden sich die RGB-Signale und man   braucht ein Y-Kabel für den Anschluß der beiden   Spielhebel an X4.

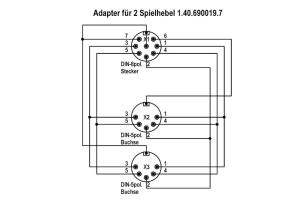

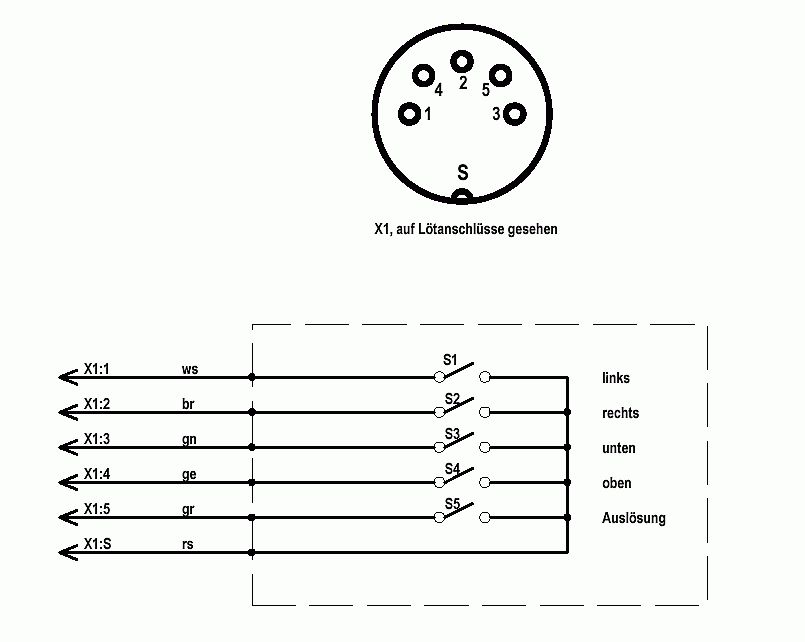

Ansicht des Einzelsteckers von der   Lötseite, Schaltung mit den sechs   Verbindungen zu den Schaltern.	Schaltung des Y-Kabels fü zwei Spiel-   hebel an X4 (1).	Ansicht des Y-Kabels.

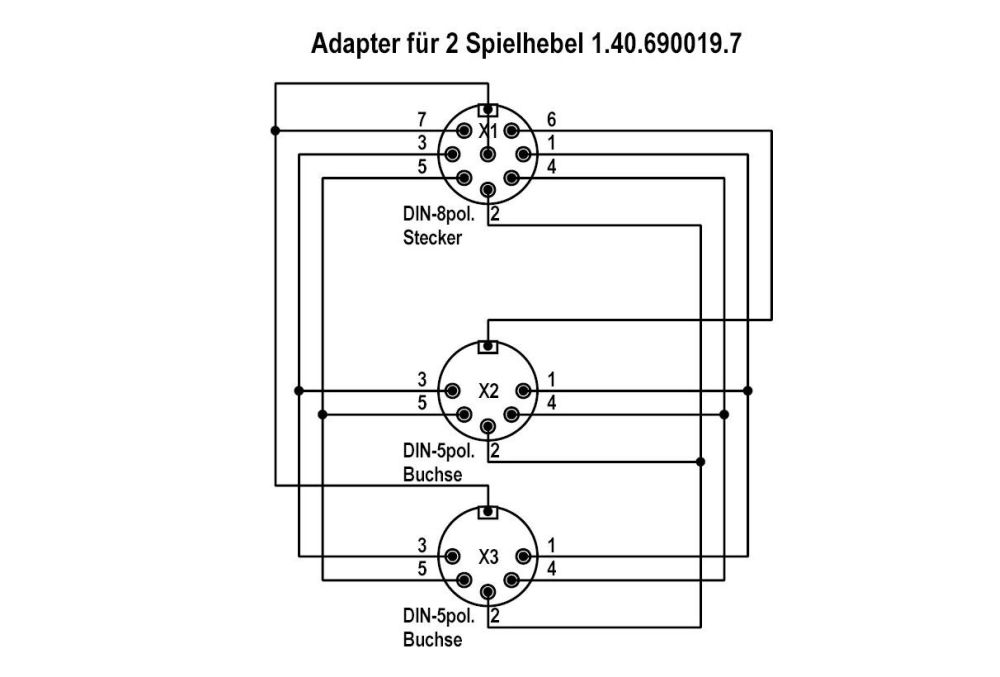

Für den Einsatz von zwei Spielhebeln an der 8poligen Buchse X4 gibt es das Kabel 1.40.690019.7.
