| Beschreibung |
Seite(n) |
Dateigrößen |
|
| Inhaltsverzeichnis |
1 |
176K |
| 1.0. Technische Daten - Rundfunkteil |
2 |
284K |
| 1.1. Funktionsbeschreibung - Rundfunkteil |
2 / 3 |
284K / 268K |
| 1.2. Allgemeine Hinweise |
3 |
268K |
| 1.3. Abgleichvorschrift |
4 / 5 |
228K / 138K |
| 1.4. Prüfung des Rundfunkteils und Grenzwerte |
6 / 7 / 8 |
268K / 215K / 180K |
| 1.5. Typengebundene Ersatzteile |
9 |
215K |
| 1.6. Normteile |
9 |
215K |
| 1.7. Schaltteilliste |
10 |
111K |
| 2.0. Technische Daten - Kassettenteil |
11 |
277K |
| 2.1. Funktionsbeschreibung - Kassettenteil |
11 |
277K |
| 2.2. Signalwege/Funktionen |
11 |
277K |
| 2.3. Allgemeine Hinweise |
12 / 13 / 14 |
234K / 157K / 110K |
| 2.4. Prüfung des KB und Grenzwerte |
15 / 16 / 17 / 18 /
19 / 20 / 21 |
247K / 249K / 258K / 238K /
202K / 138K / 168K |
| 2.5. Mechanische Funktionen |
22 / 23 / 24 / 25 |
135K / 116K / 113K / 138K |
| 3.0. Reparaturhinweise |
26 |
101K |
3.1. Montage und Lötvorschrift
für integrierte Schaltkreise |
26 |
101K |
| 3.2. Montagehinweise für Kassettenteil |
27 / 28 / 29 / 30 |
367K / 184K / 214K / 169K |
| 3.3. Typengebundene Ersatzteile |
31 |
212K |
| 3.4. Normteile |
31 |
212K |
| 3.5. Schaltteilliste |
32 |
126K |
Einlagen:

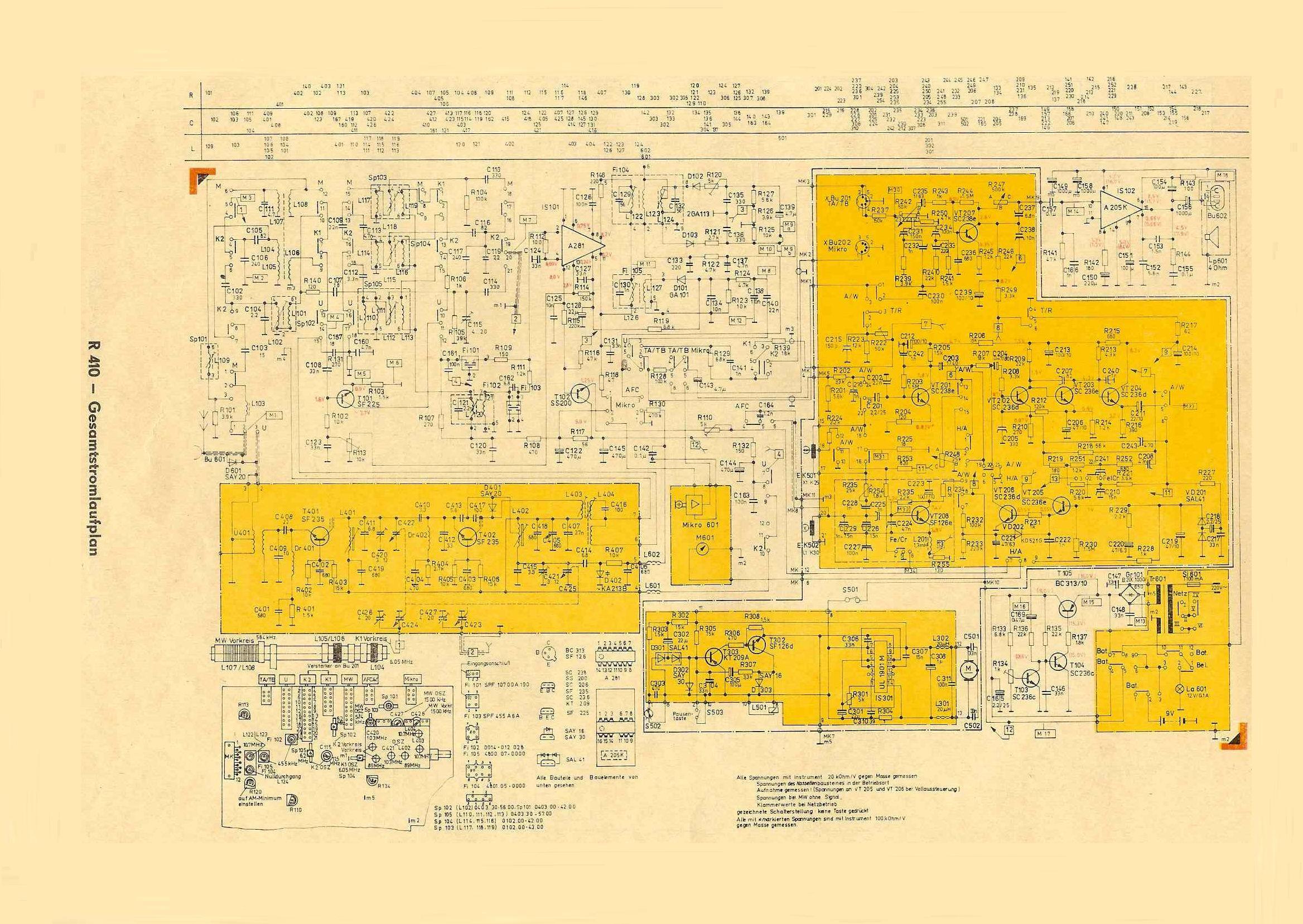

Stromlaufplan |
E1 |
1.1M |
| Explosivdarstellung |
E2 / E3 |
622K / 501K |
|
Änderungen und Ergänzungen
zur Serviceanleitung: |
0 / 1 / 2 / 3 / 4 / 5 /
6 / 7 / 8 / 9 / 10 |
71K / 235K / 160K / 691K / 186K / 175K
190K / 721K / 183K / 199K / 192K |
Die Serviceunterlagen enthalten die Funktionsbeschreibung, Einstellvorschriften, Ersatzteilliste, Baugruppenunterlagen,
Schaltungen, Montagehinweise, Explosionszeichnung und den Ergänzungen zur neuen KB-Leiterplatte dieser bekannten
und auch bei den Freunden der Kleincomputer für die Bandaufzeichnungen beliebten Kassettenmagnetbandgeräte
R400 und R410.
