Daten russischer Transistoren


Bei der Reparatur eines russischen Fernsehgerätes vom Typ "ЮНОСТЬ 603" habe ich feststellen müssen, daß es im Internet fast keine Datenblätter zu älteren russischen Transistoren gibt. Deshalb wird hier nach und nach das gesamte gescannte Buch in Bildern abgelegt. Die sowjetischen Genossen werden hoffentlich nachsichtig sein...
Das Inhaltsverzeichnis gibt es als Bilder, aber auch als PDF-Datei (4,4MB, zum besseren Ausdrucken und Nachsehen). Die im Inhaltsverzeichnis angegebenen Seitenzahlen stimmen mit den Namen der Bilder überein.

Fehlendes:
Wenn im Inhaltsverzeichnis angegebene Transistordaten dringend benötigt werden und noch nicht aufgeführt sind, bitte eine Mail an mich schicken. Ich scanne sie umgehend und stelle sie zur Verfügung.


Inhaltsverzeichnis
Inhalt 1 Inhalt 2 Inhalt 3 Inhalt 4 Inhalt 5 Inhalt 6 Inhalt 7 Inhalt 8
Seite 1 Seite 2 Seite 3 Seite 4 Seite 5 Seite 6 Seite 7 Seite 8


zu den Seiten

Transistorbezeichnung auf Seite(n)
1
. . .  . . .
2
2ТМ103 48 49
Г
ГТ122 49 50
ГТ308, (1Т308) 247 248 249 250
ГТ313, (1Т313) 416 417 418 419 420
ГТ320, (1Т320) 254 255 256 257
ГТ321, (1Т321) 258 259 260 261 262
ГТ322 262 263 264 265
ГТ403, (1Т403) 154 155 156 157
К

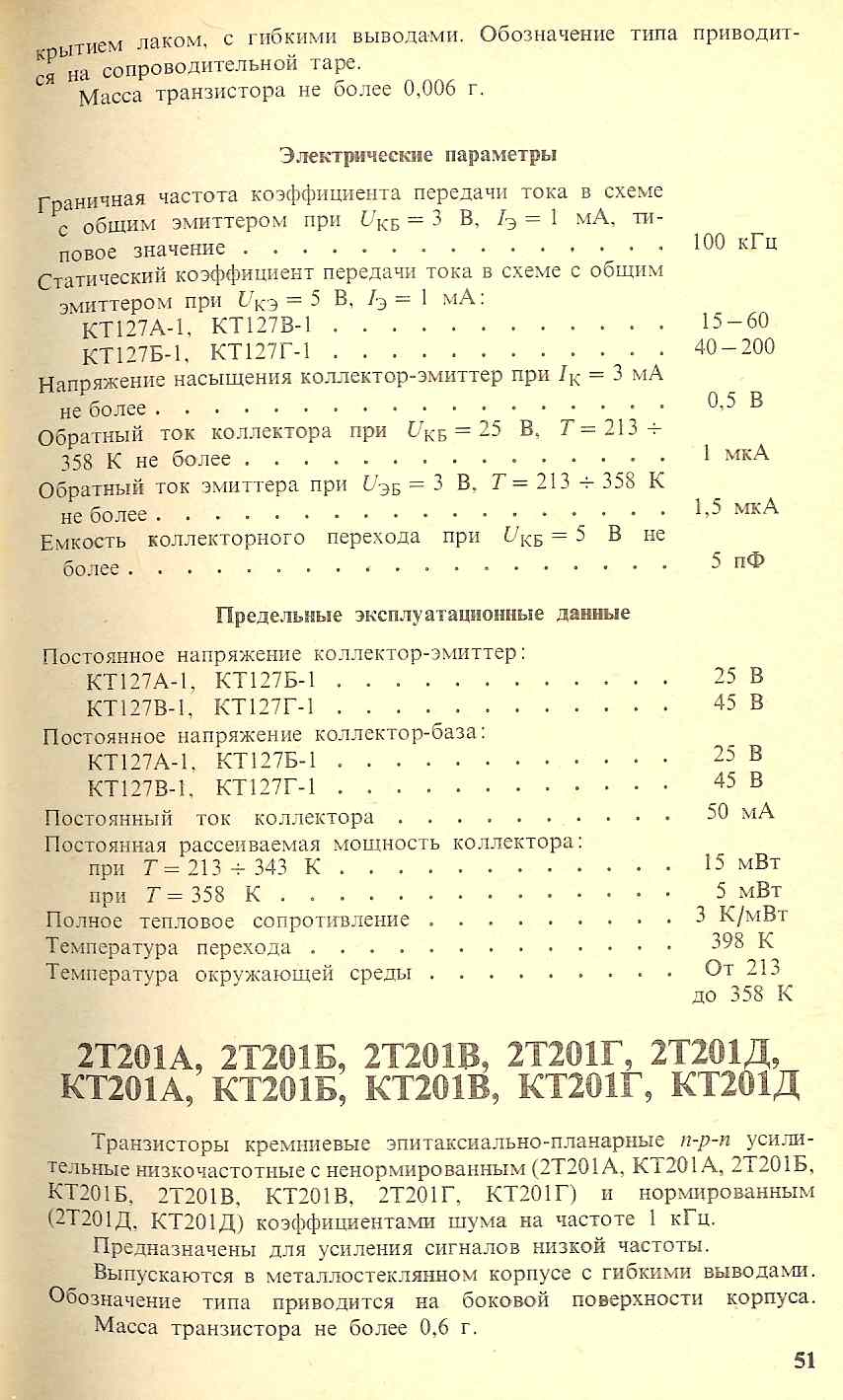

КТ127 50 51
КТ201, (2Т201) 51
КТ315 175 176 177
КТ318, (2Т318) 321 322 323 324
КТ324, (2Т324) 325
КТ326, (2Т326) 420 421 ff
КТ363, (2Т363) 437 438 439
КТ629, (2Т629) 578 579 580 581

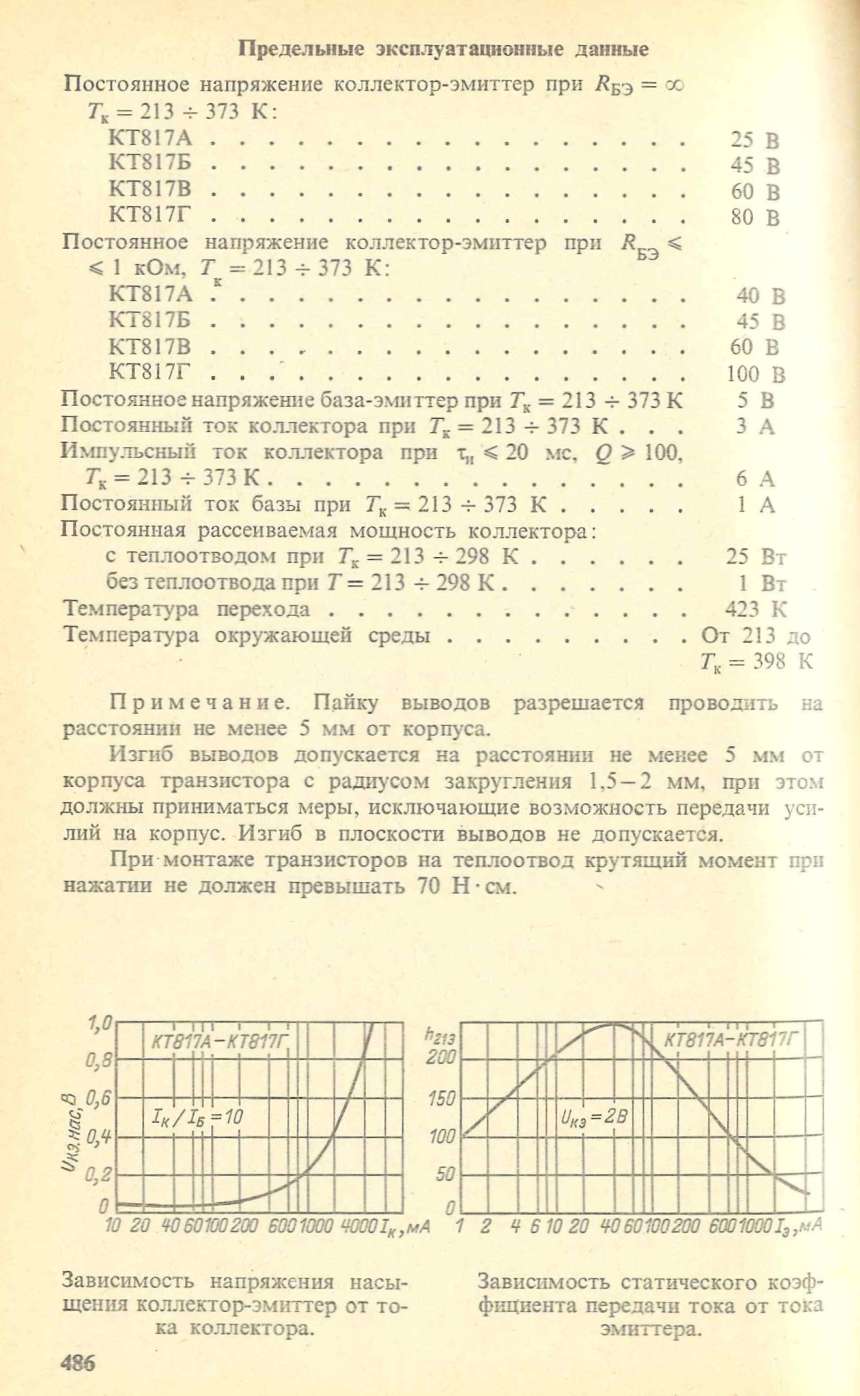

КТ817 485 486 487

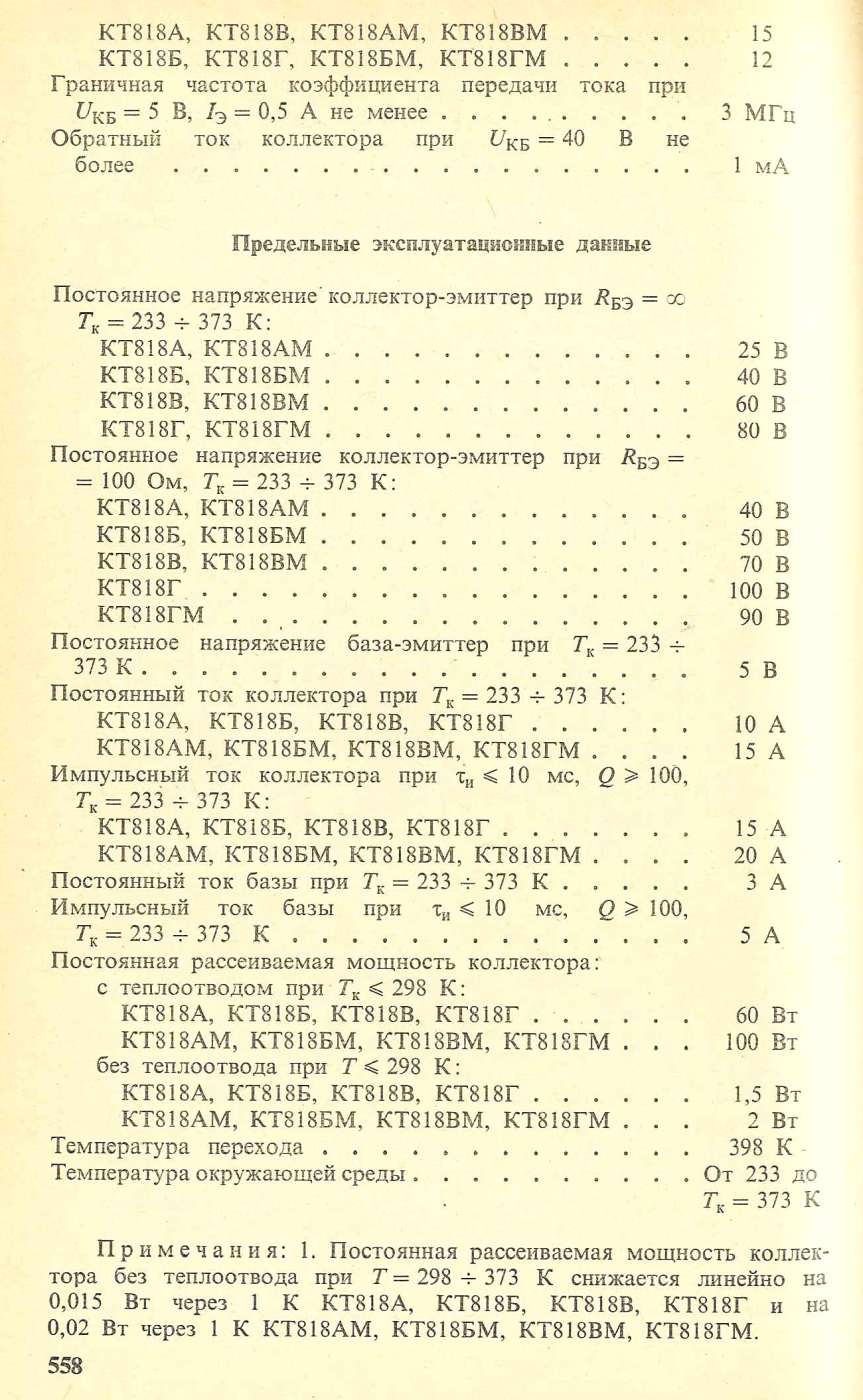

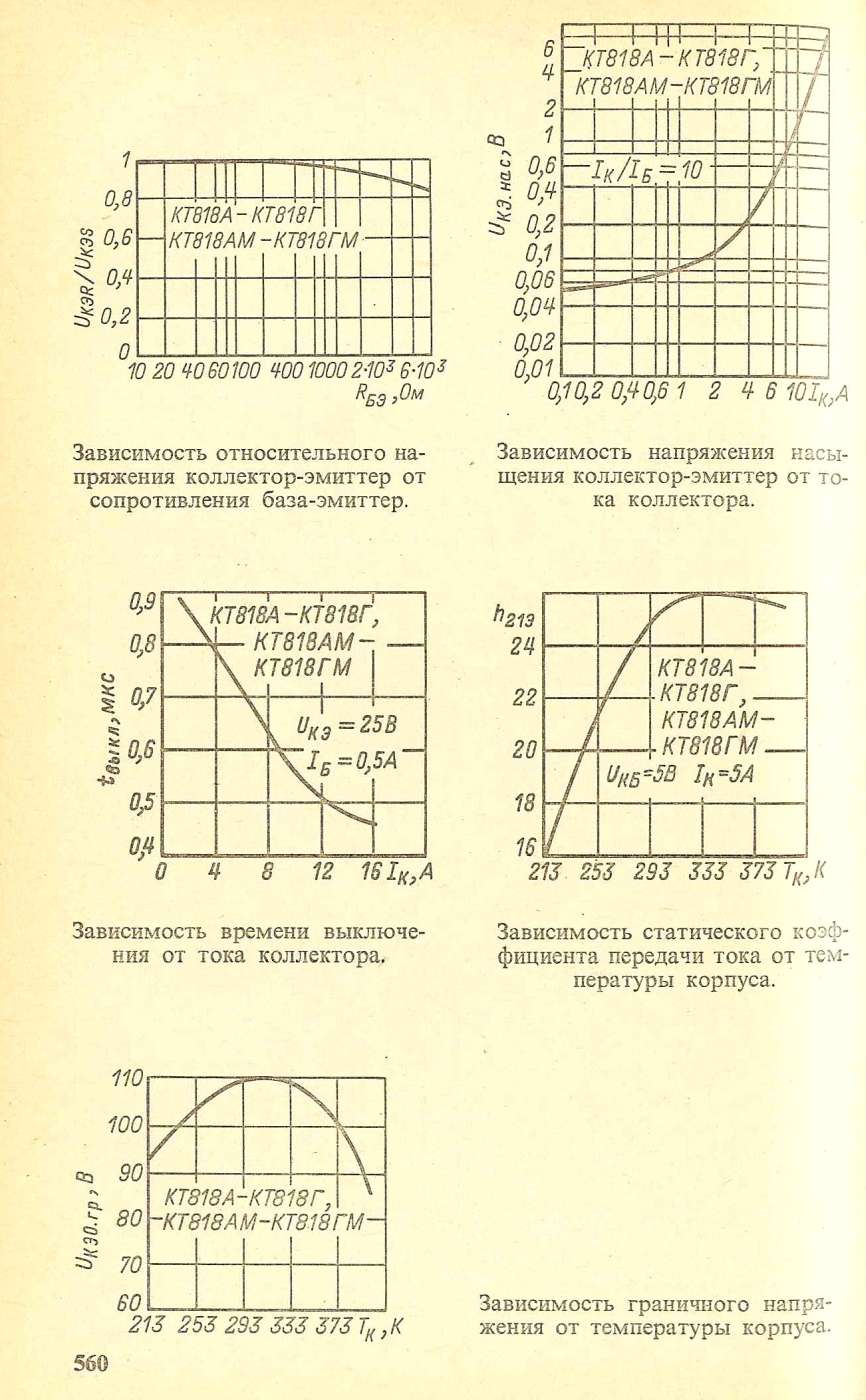

КТ818 556 557 558 559 560
КТ819 487 488 489 490 491

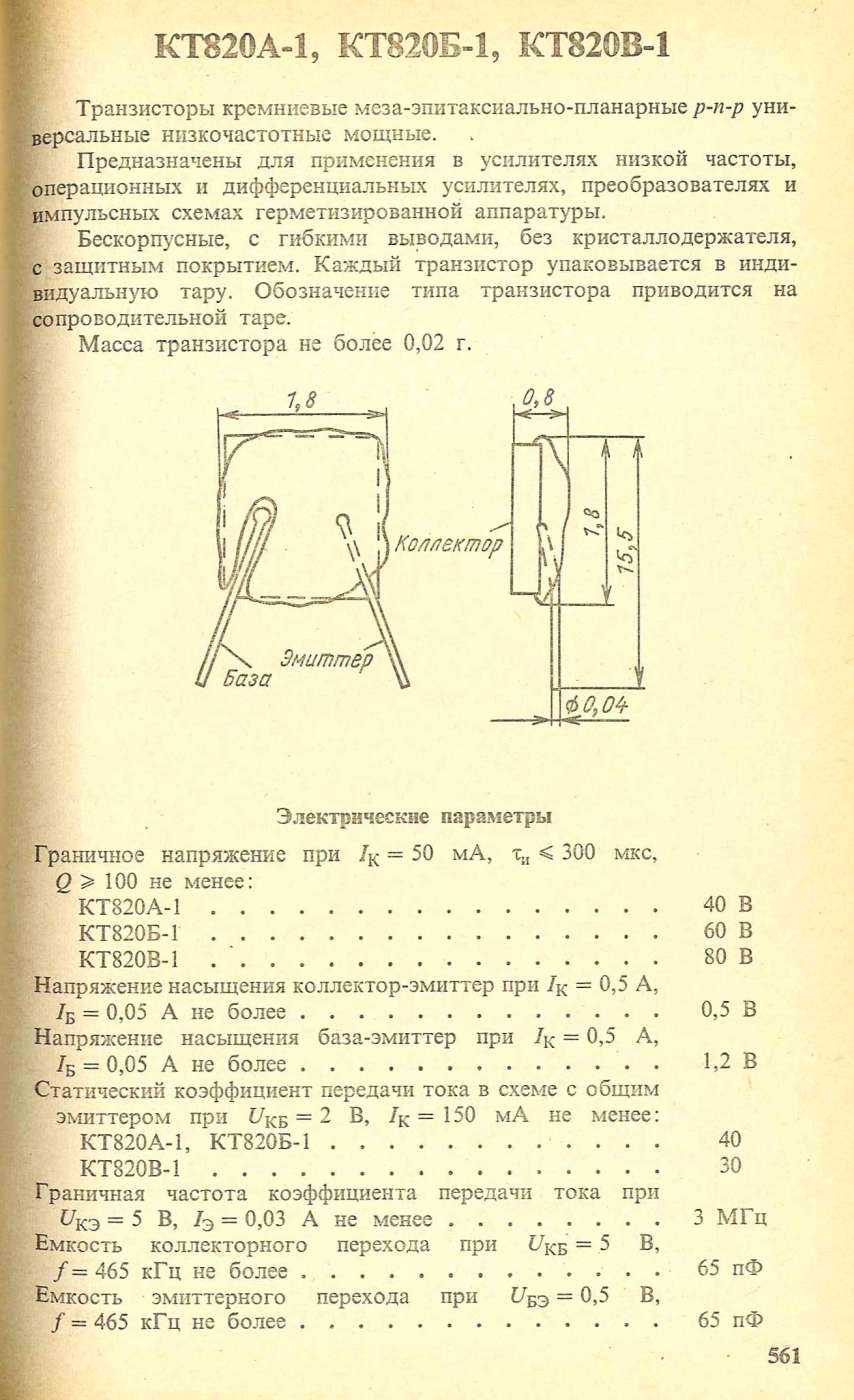

КТ820 561 ff
КТ825, (2Т825) 565 566 567 568 569
КТ827 499 500 501 502 503
М
МП9, МП10, МП12 39 40 41 42
МП101, МП102, МП103, МП111, МП112, МП113 44 45 46 47

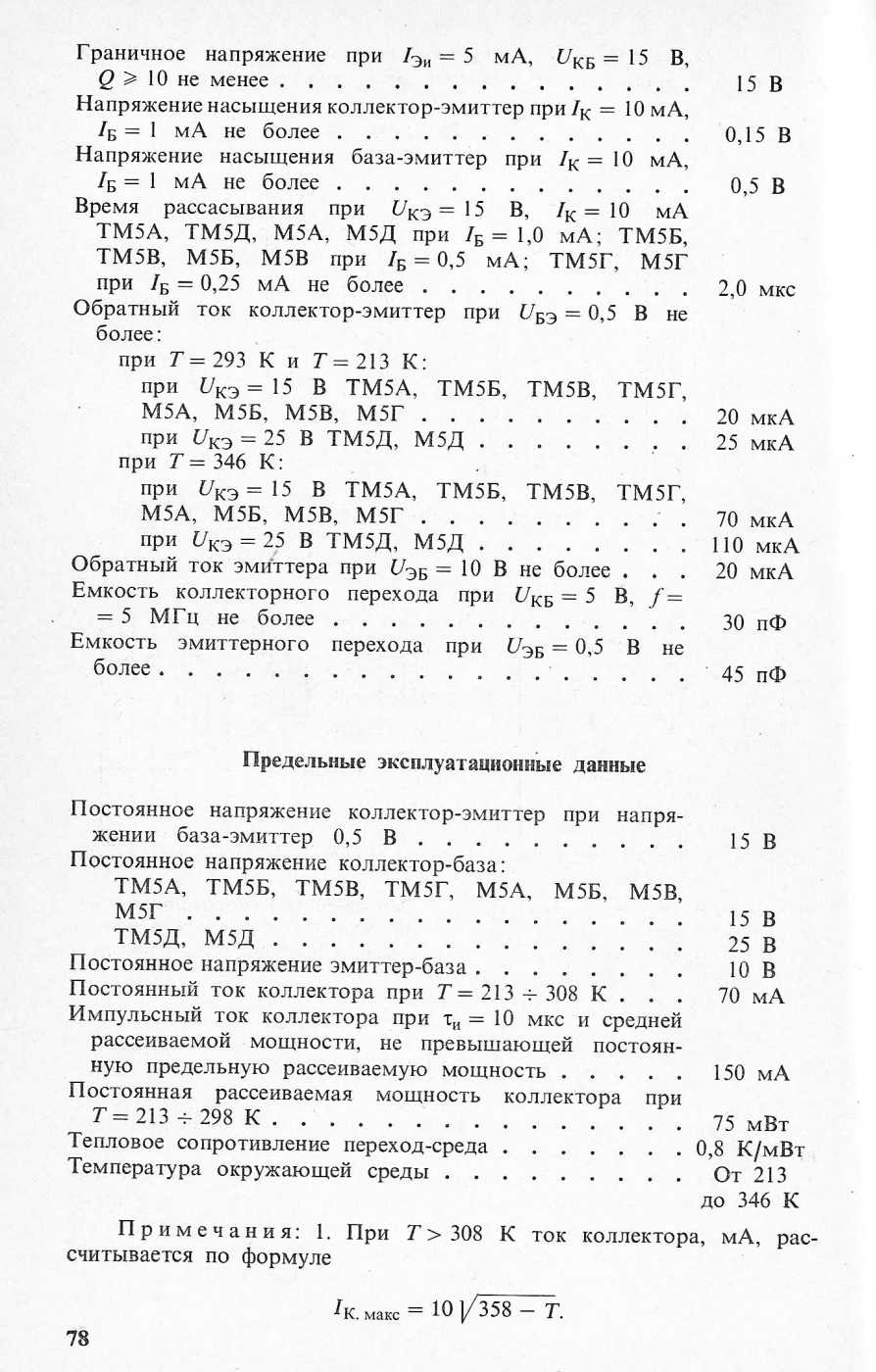

ТМ5, М5 76 77 78 79
МП20, МП21 90 91 92
МП25, МП26 93 94 95
П
П6 5 Seiten als PDF
П27, П28 96 97 98
П29, П30 98 99 ff
П216, П217 521 522 523 524 525
П302, П303, П304, П306 525 526 527 528
П422, П423 304 305
П601, П602 529 ff
Т
ТМ3, М3 36 37 38 39
ТМ10 42 43 44
