Spielhebel:

Spielhebel   (1.40.690007.6)

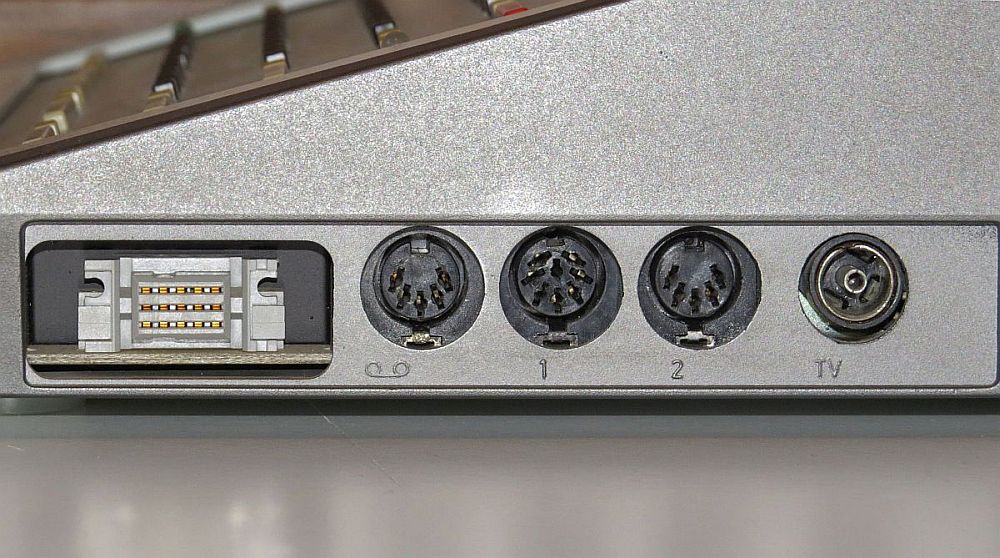

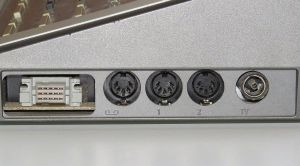

Im Z9001 bzw. KC85/1 ohne Farbkarte (Z9001.10 bzw. KC85/1.10) gibt es zwei 5-polige DIN Buchsen für den Anschluß von maximal zwei Spielhebeln, mit "1" bzw. "2" bezeichnet Bild rechts).

Bei den Rechnern mit Farbkarte (Z9001.11 bzw. KC85/1.11) und beim KC87 wird die rechte Buchse (2) für die Ausgabe der Videosignale genutzt. Die mittlere Buchse für den Spielhebel 1 ist durch eine 7- bzw. 8-polige Buchse ersetzt. Beim Einsatz von zwei Spielhebeln muß ein Y-Adapter 1.40.690019.7 verwendet werden.

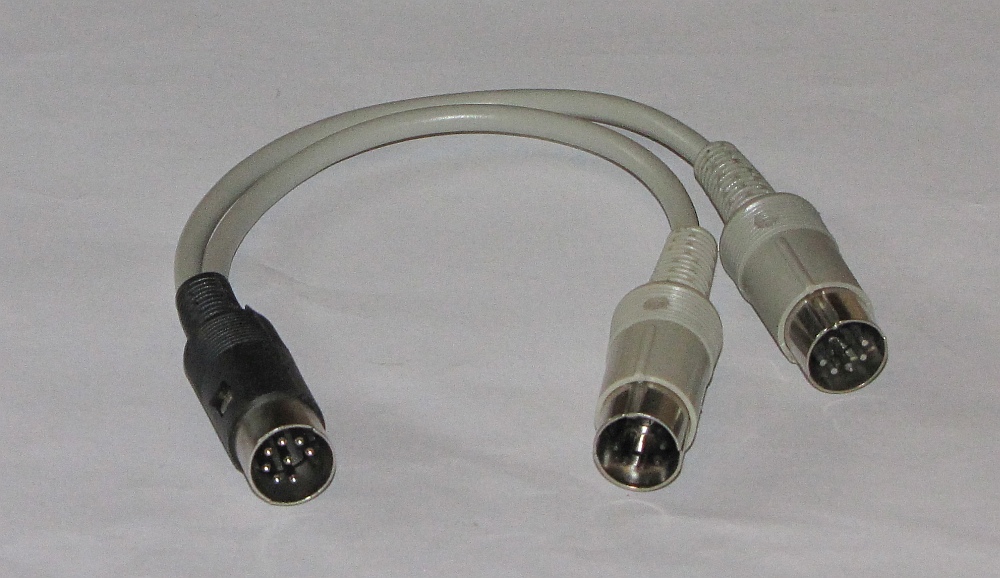

Ein Y-Adapterkabel für den Anschluß zweier Spielhebel ist im Bild rechts zu sehen.
Dazu gibt es weitere Einbautips.

Demoprogramm für den BIC von Ralf D. (ralle)

20,382 Bytes

30. 06. 2019

Bilder
Spielhebel mit Stecker	Spielhebel komplett	Unterseite	Spielhebel geöffnet	Spielhebel zerlegt	Platine	Gesamtmechanik
Fotos: Weise
geeigneter Atari-Spielhebel
