Heimcomputer Z9001, KC85/1 und KC87
Hinweise und Tips: Booten mit dem FDC-Modul
EPROM im FDC-Modul zum Booten nutzen
Bei der Neuauflage des FDC-Moduls des BICs wurden Anpassungen zur Nutzung am Z9001/KC87 vorgenommen. Hier werden die EPROMs normalerweise nicht benutzt. Zum CP/M-fähigen Modulsatz gehört neben dem 64K-RAM-Modul auch ein Bootmodul, um CP/M starten zu können.
Jörg Felgentreu hatte die Idee, die Bootmöglichkeit des Moduls auch für den Z9001/KC87 zu nutzen:
Mit einem EPROM 2764, zwei Steckbrücken, einem Widerstand von 4,7 kOhm und etwas Draht kann man den FDC- und den 64K-RAM-Modul um die Bootfähigkeit erweitern. Der 8K-EPROM belegt den Adreßbereich von C000H bis DFFFH. Am Musteraufbau ist alles Notwendige zu erkennen. Die Firmware enthält neben BOOT noch DATUM, OTHELLO und den ZM30.
Wichtig:
Da eine Verbindung auf der Modulplatine für die Übertragung des OUT7-Signals benutzt wird, ist eine Steckreihenfolge der beiden Module vorgegeben: Beide Module müssen hintereinander gesteckt werden, der RAM-Modul vor dem FDC-Modul!

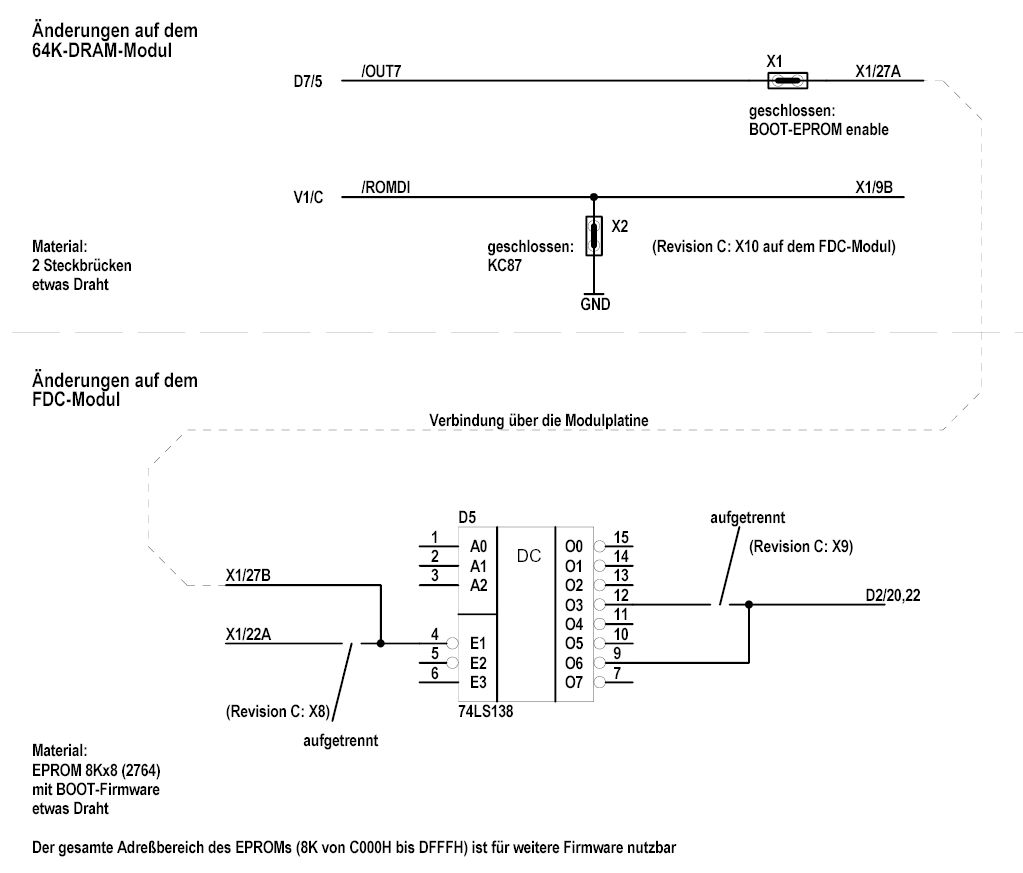

Schaltung
14,250 Bytes
14. 12. 2010
EPROM-Inhalt
8,192 Bytes
04. 12. 2010

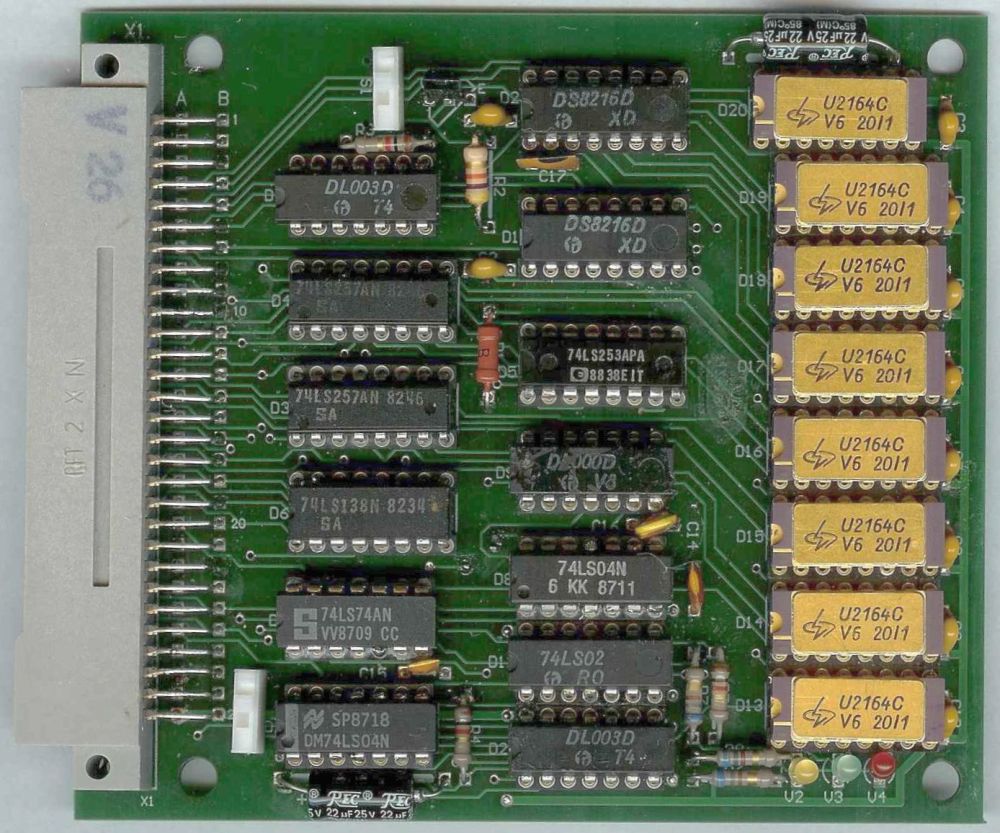

RAM-Leiterplatte B-Seite
RAM-Leiterplatte L-Seite

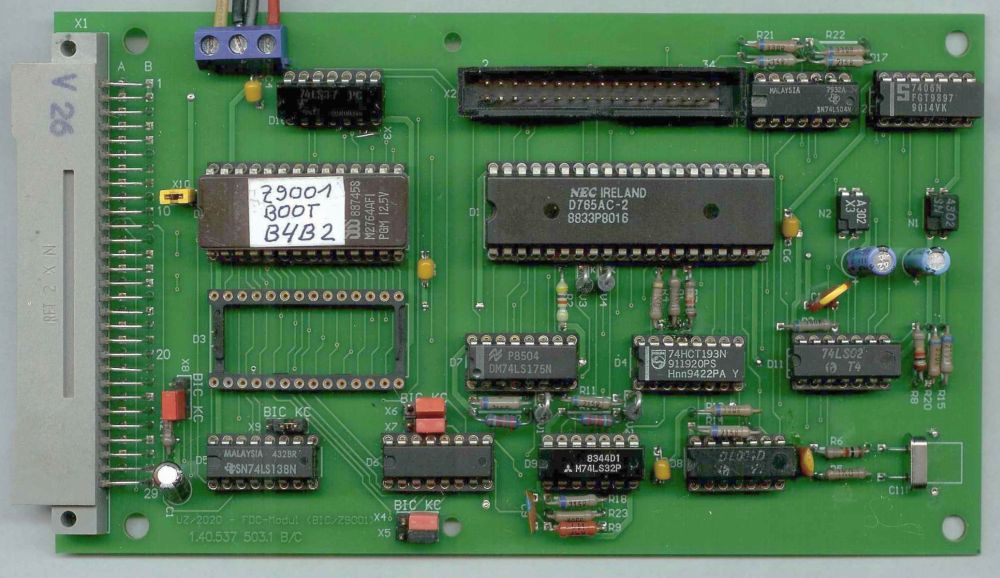

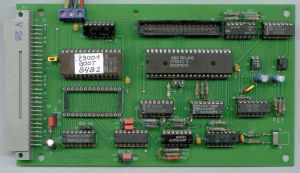

FDC-Leiterplatte B-Seite
FDC-Leiterplatte L-Seite
